14.5 Настройка MPLS QoS

14.5.1 Обзор​

Введение в функцию​

MPLS QoS — важная часть сети с гарантией качества обслуживания (QoS), обычно реализуемая с использованием модели DiffServ. MPLS использует метки, которые заменяют маршруты, что делает систему мощной, гибкой и способной удовлетворять различные требования.

Описание принципа​

MPLS QoS основывается на использовании различных моделей LSP (Label Switched Path) для управления приоритетом пакетов на основе меток. Для реализации различных QoS политик в сети MPLS можно использовать три модели LSP: Uniform, Pipe и Short Pipe.

14.5.2 Модели MPLS LSP​

Uniform model - Пакеты в IP и MPLS сети имеют одинаковый приоритет, что означает, что приоритет действует глобально. На входном устройстве пакеты получают метки, и значение EXP будет отображено на основе DSCP. На выходном устройстве DSCP пакетов будет отображено на основе EXP.

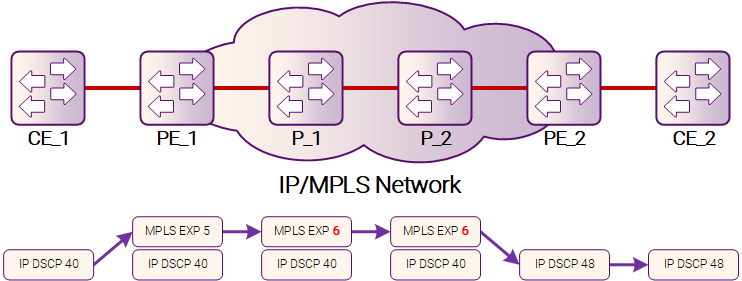

Рисунок 14-5: Uniform model

Рисунок 14-5: Uniform model

Pipe model - На входном устройстве пакеты получают метки, и EXP назначается пользователем. На выходном устройстве PHB (Per-Hop Behavior) отображается из EXP, а выходные пакеты сохраняют оригинальный DSCP.

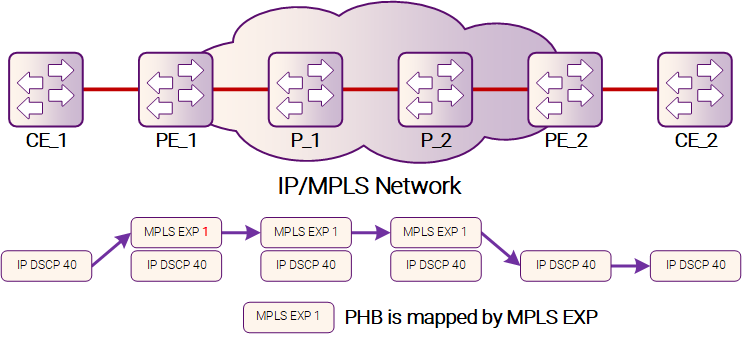

Рисунок 14-6: Pipe model

Рисунок 14-6: Pipe model

Short Pipe model - На входном устройстве пакеты получают метки, и EXP назначается пользователем. На выходном устройстве PHB отображается из DSCP, а выходные пакеты сохраняют оригинальный DSCP.

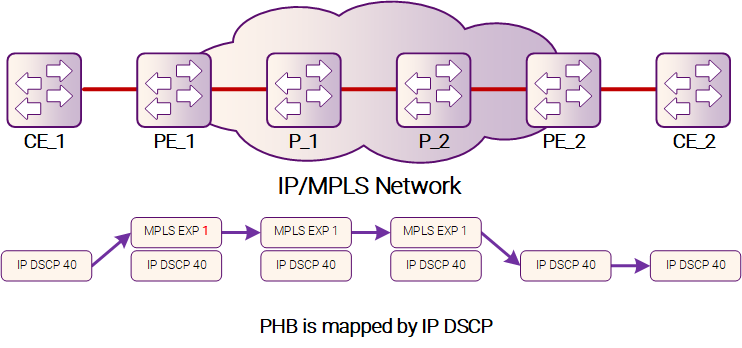

Рисунок 14-7: Short pipe model

Рисунок 14-7: Short pipe model

14.5.3 Конфигурация MPLS QoS​

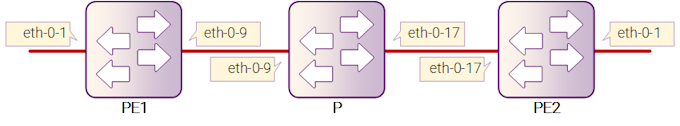

Рисунок 14-8: MPLS QoS LSP model

Рисунок 14-8: MPLS QoS LSP model

Настройка MPLS QoS для модели Uniform​

Следующий пример покажет, как настроить MPLS QoS для модели Uniform.

Следующую конфигурацию нужно выполнить на всех коммутаторах, если не указан ID коммутатора.

Шаг 1: Вход в режим конфигурации​

Switch# configure terminal

Шаг 2: Установить модель MPLS LSP​

Switch(config)# mpls lsp-model uniform

Шаг 3: Вход в режим конфигурации интерфейса и настройка атрибутов интерфейса​

Настройка интерфейса для PE1:

Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.9.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# qos domain type dscp 1
Switch(config-if)# trust dscp
Switch(config-if)# replace dscp
Switch(config-if)# ip address 1.1.1.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Настройка интерфейса для P:

Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.9.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-17
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.17.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Настройка интерфейса для PE2:

Switch(config)# interface eth-0-17
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.17.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# qos domain type dscp 1
Switch(config-if)# trust dscp
Switch(config-if)# replace dscp
Switch(config-if)# ip address 2.2.2.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Шаг 4: Настройка статической ARP​

Настройка ARP для PE1:

Switch(config)# arp 1.1.1.2 0001.0001.0002

Настройка ARP для PE2:

Switch(config)# arp 2.2.2.1 0002.0002.0001

Шаг 5: Настройка статической FTN/ILM​

Настройка FTN для PE1:

Switch(config)# mpls ftn-entry 2.2.2.0/24 102 10.0.9.2
Switch(config)# mpls ilm-entry pop 201

Настройка ILM для P:

Switch(config)# mpls ilm-entry swap 102 10.0.17.1 203
Switch(config)# mpls ilm-entry swap 302 10.0.9.1 201

Настройка ILM для PE2:

Switch(config)# mpls ftn-entry 1.1.1.0/24 302 10.0.17.2
Switch(config)# mpls ilm-entry pop 203

Шаг 6: Проверка​

Просмотр результатов на PE1:

PE1# show mpls ftn-database
Codes: > - selected FTN, p - stale FTN, B - BGP FTN, K - CLI FTN,
   L - LDP FTN, R - RSVP-TE FTN, S - SNMP FTN, I - IGP-Shortcut,
   * -bypass FTN, U - unknown FTN

Code    FEC                 Out-Label    Nexthop          Out-Intf
K>      2.2.2.0/24          102          10.0.9.2         eth-0-9

PE1# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          201/-                0.0.0.0         N/A

Просмотр результатов на P:

P# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          102/203              10.0.17.1       eth-0-17
K>       0.0.0.0/0          302/201              10.0.9.1        eth-0-9

Просмотр результатов на PE2:

PE2# show mpls ftn-database
Codes: > - selected FTN, p - stale FTN, B - BGP FTN, K - CLI FTN,
   L - LDP FTN, R - RSVP-TE FTN, S - SNMP FTN, I - IGP-Shortcut,
   * -bypass FTN, U - unknown FTN

Code    FEC                 Out-Label    Nexthop          Out-Intf
K>      1.1.1.0/24          302          10.0.17.2        eth-0-17

PE2# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          203/-                0.0.0.0         N/A

Настройка MPLS QoS Pipe​

Настройка должна быть выполнена на всех коммутаторах, если не указано иное для ID коммутатора.

Шаг 1: Вход в режим конфигурации​

Switch# configure terminal

Шаг 2: Настройка модели MPLS LSP​

Настройка интерфейса для PE1:

Switch(config)# mpls lsp-model pipe exp 7

Настройка интерфейса для P:

Switch(config)# mpls lsp-model pipe

Настройка интерфейса для PE2:

Switch(config)# mpls lsp-model pipe exp 7

Шаг 3: Вход в режим конфигурации интерфейса и настройка атрибутов интерфейса​

Настройка интерфейса для PE1:

Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.9.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# qos domain type dscp 1
Switch(config-if)# trust dscp
Switch(config-if)# ip address 1.1.1.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Настройка интерфейса для P:

Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.9.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-17
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.17.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Настройка интерфейса для PE2:

Switch(config)# interface eth-0-17
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.17.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# qos domain type dscp 1
Switch(config-if)# trust dscp
Switch(config-if)# ip address 2.2.2.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Шаг 4: Настройка статической ARP​

Настройка интерфейса для PE1:

Switch(config)# arp 1.1.1.2 0001.0001.0002

Настройка интерфейса для PE2:

Switch(config)# arp 2.2.2.1 0002.0002.0001

Шаг 5: Настройка статической ftn/ilm​

Статический ftn для PE1:

Switch(config)# mpls ftn-entry 2.2.2.0/24 102 10.0.9.2
Switch(config)# mpls ilm-entry pop 201

Статический ilm для P:

Switch(config)# mpls ilm-entry swap 102 10.0.17.1 203
Switch(config)# mpls ilm-entry swap 302 10.0.9.1 201

Статический ilm для PE2:

Switch(config)# mpls ftn-entry 1.1.1.0/24 302 10.0.17.2
Switch(config)# mpls ilm-entry pop 203

Шаг 6: Проверка​

Отображение результата на PE1:

PE1# show mpls ftn-database
Codes: > - selected FTN, p - stale FTN, B - BGP FTN, K - CLI FTN,
   L - LDP FTN, R - RSVP-TE FTN, S - SNMP FTN, I - IGP-Shortcut,
   * -bypass FTN, U - unknown FTN

Code    FEC                 Out-Label    Nexthop          Out-Intf
K>      2.2.2.0/24          102          10.0.9.2         eth-0-9

PE1# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          201/-                0.0.0.0         N/A

Отображение результата на P:

P# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          102/203              10.0.17.1       eth-0-17
K>       0.0.0.0/0          302/201              10.0.9.1        eth-0-9

Отображение результата на PE2:

PE2# show mpls ftn-database
Codes: > - selected FTN, p - stale FTN, B - BGP FTN, K - CLI FTN,
   L - LDP FTN, R - RSVP-TE FTN, S - SNMP FTN, I - IGP-Shortcut,
   * -bypass FTN, U - unknown FTN

Code    FEC                 Out-Label    Nexthop          Out-Intf
K>      1.1.1.0/24          302          10.0.17.2        eth-0-17

PE2# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          203/-                0.0.0.0         N/A

Настройка MPLS QoS Short Pipe​

Настройка должна быть выполнена на всех коммутаторах, если не указано иное для ID коммутатора.

Шаг 1: Вход в режим конфигурации​

Switch# configure terminal

Шаг 2: Настройка модели MPLS LSP​

Настройка интерфейса для PE1:

Switch(config)# mpls lsp-model short-pipe exp 7

Настройка интерфейса для P:

Switch(config)# mpls lsp-model short-pipe

Настройка интерфейса для PE2:

Switch(config)# mpls lsp-model short-pipe exp 7

Шаг 3: Вход в режим конфигурации интерфейса и настройка атрибутов интерфейса​

Настройка интерфейса для PE1:

Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.9.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# qos domain type dscp 1
Switch(config-if)# trust dscp
Switch(config-if)# ip address 1.1.1.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Настройка интерфейса для P:

Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.9.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-17
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.17.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Настройка интерфейса для PE2:

Switch(config)# interface eth-0-17
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.0.17.1/24
Switch(config-if)# label-switching
Switch(config-if)# exit
Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# qos domain type dscp 1
Switch(config-if)# trust dscp
Switch(config-if)# ip address 2.2.2.2/24
Switch(config-if)# label-switching
Switch(config-if)# exit

Шаг 4: Настройка статической ARP​

Настройка интерфейса для PE1:

Switch(config)# arp 1.1.1.2 0001.0001.0002

Настройка интерфейса для PE2:

Switch(config)# arp 2.2.2.1 0002.0002.0001

Шаг 5: Настройка статической ftn/ilm​

Статический ftn для PE1:

Switch(config)# mpls ftn-entry 2.2.2.0/24 102 10.0.9.2
Switch(config)# mpls ilm-entry pop 201

Статический ilm для P:

Switch(config)# mpls ilm-entry swap 102 10.0.17.1 203
Switch(config)# mpls ilm-entry swap 302 10.0.9.1 201

Статический ilm для PE2:

Switch(config)# mpls ftn-entry 1.1.1.0/24 302 10.0.17.2
Switch(config)# mpls ilm-entry pop 203

Шаг 6: Проверка​

Отображение результата на PE1:

PE1# show mpls ftn-database
Codes: > - selected FTN, p - stale FTN, B - BGP FTN, K - CLI FTN,
   L - LDP FTN, R - RSVP-TE FTN, S - SNMP FTN, I - IGP-Shortcut,
   * -bypass FTN, U - unknown FTN

Code    FEC                 Out-Label    Nexthop          Out-Intf
K>      2.2.2.0/24          102          10.0.9.2         eth-0-9

PE1# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          201/-                0.0.0.0         N/A

Отображение результата на P:

P# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          102/203              10.0.17.1       eth-0-17
K>       0.0.0.0/0          302/201              10.0.9.1        eth-0-9

Отображение результата на PE2:

PE2# show mpls ftn-database
Codes: > - selected FTN, p - stale FTN, B - BGP FTN, K - CLI FTN,
   L - LDP FTN, R - RSVP-TE FTN, S - SNMP FTN, I - IGP-Shortcut,
   * -bypass FTN, U - unknown FTN

Code    FEC                 Out-Label    Nexthop          Out-Intf
K>      1.1.1.0/24          302          10.0.17.2        eth-0-17

PE2# show mpls ilm-database
Codes: > - selected ILM, * - LSP ILM, p - stale ILM, B - BGP ILM, K - CLI ILM,
   L - LDP ILM, R - RSVP-TE ILM, S - SNMP ILM, I - IGP-Shortcut
   U - unknown ILM

Code     FEC                I/O Label            Nexthop         Out-Intf
K>       0.0.0.0/0          203/-                0.0.0.0         N/A
